Поверка измерителя параметров электроизоляции MIC-3 в Красноярске

Прибор MIC-3 предназначен для измерения активного сопротивления электроизоляции кабельных линий, проводов, обмоток электродвигателей, трансформаторов и других электроустановок, а также сопротивления соединения проводников присоединения к земле и выравнивания потенциалов, других контактных соединений. Поверка измерителя параметров электроизоляции MIC-3 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Поверка измерителя параметров электроизоляции MIC-3

Конструкция прибора позволяет проводить измерение активного сопротивления проводников присоединения к земле и выравнивания потенциалов измерительным током не менее 200 мА с разрешением 0,01 Ом.

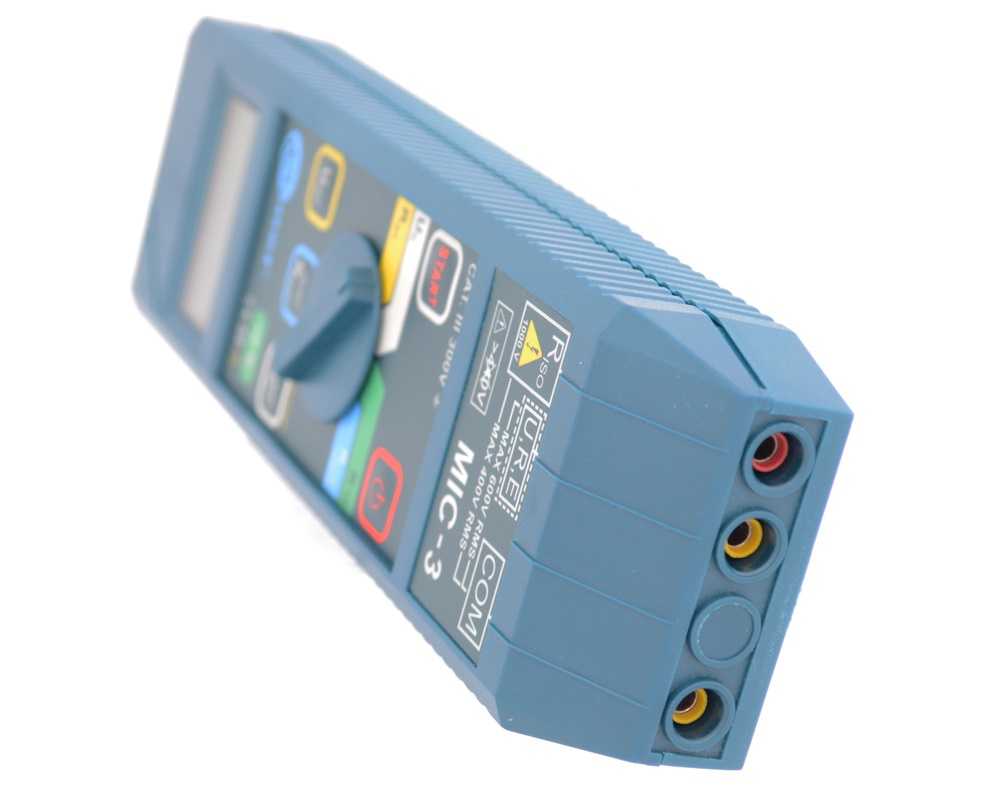

Измерители сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов MIC-3 представляют собой портативные электроизмерительные цифровые приборы, на торцевой панели которых расположены три однополюсных гнезда для подключения измерительных проводов, а на передней панели расположены 5 кнопок управления измерителем и жидкокристаллический цифровой дисплей.

Питание измерителей автономное и обеспечивается 2 батареями.

Принцип действия измерителей основан на реализации:

• функций цифрового мегаомметра для измерения сопротивления изоляции;
• функций цифрового омметра для измерения сопротивления постоянному току;
• функций цифрового вольтметра для контроля напряжения в электросетях.

Измерители имеют автоматическую защиту входов от внешних напряжений до 440В;

обеспечивают автоматический выбор диапазона измерения, автоматизированную установку нуля диапазона измерений сопротивления проводников присоединения к земле, автоматическую разрядку статической электрической емкости испытуемой изоляции по окончании процесса измерения и автоматическое выключение автономного питания через 2 минуты простоя измерителя.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Измерители сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов MIC-3 (далее — измерители) предназначены для:

• измерения активного сопротивления изоляции;
• измерения сопротивления проводников присоединения к земле;
• измерения сопротивления проводников выравнивания потенциалов;
• измерения низкоомных сопротивлений постоянному току;
• измерения напряжения постоянного и переменного тока;
• отображения результатов измерений в цифровом виде.

Область применения измерителей — приемо-сдаточные, периодические, сертификационные и исследовательские испытания:

• электротехнических устройств (кабелей, двигателей, генераторов, электроинструментов, бытовых электроприборов);
• электроустановок зданий и электроустановок предприятий в промышленности, в связи и ЖКХ;
• высокочастотных кабелей и телекоммуникационных установок.

Основные характеристики прибора MIC-3:

• измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом;
• измерение сопротивления изоляции до 3 ГОм тремя измерительными напряжениями — 250, 500 и 1000 В;
• контроль целостности электрических цепей;
• низковольтное измерение активного сопротивления в диапазоне 0…400 Ом;
• саморазряд ёмкости измеренного объекта после окончания измерения;
• автоматический выбор измерительных диапазонов;
• измерение напряжения переменного и постоянного тока;
• акустическое определение пятисекундных отрезков времени, облегчающее снятие временных характеристик при измерении активного сопротивления изоляции.
