Поверка камеры тепловизионной FLIR Е4, Е5, Е6, Е8 в Красноярске
Назначение: для неконтактного измерения пространственного распределения температуры поверхностей твердых (сыпучих) тел, газовых струй и воды по их собственному тепловому излучению и отображения этого распределения на экране жидко-кристаллического дисплея или компьютера.
Поверка камеры тепловизионной FLIR Е4, Е5, Е6, Е8
Всякое тело, имеющее температуру выше абсолютного нуля, излучает с поверхности тепло, интенсивность и спектр излучения которого зависят от свойств тела и его температуры.

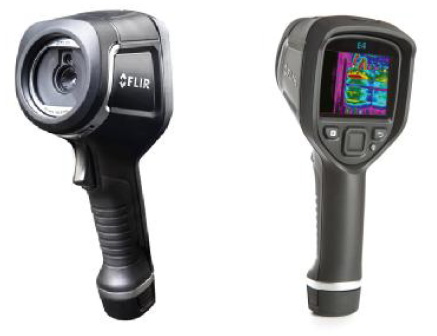

Камеры тепловизионные FLIR модели Е4, Е5, Е6, Е8 являются оптико-электронными измерительными приборами, которые фокусируют излучение объекта через оптическую систему на приёмник, представляющий собой неохлаждаемую микроболометрическую матрицу. Далее полученный сигнал, посредством электронного блока измерения, регистрации и математической обработки оцифровывается и отображается на дисплее тепловизора или компьютера. Так возникает спектрозональная картина (термограмма), отображающая распределение температуры на поверхности объекта или на границе разделения различных сред, на основе преобразования интенсивности инфракрасного электромагнитного излучения в электрический сигнал. Измерение температуры осуществляется в центре теплового изображения объекта. Значение температуры отображается в цифровой форме. При этом размеры отображаемой поверхности объекта определяются угловым полем зрения камеры.
Камеры тепловизионные FLIR модели Е4, Е5, Е6, Е8 имеют возможность сохранять измеренную информацию (термограммы) во внутренней памяти. При подключении к ПК, по команде пользователя, термограммы могут быть считаны, сохранены и отображены на мониторе ПК.
Программное обеспечение
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Flir Ех | Confkit Ех | V1.1 и выше | По номеру версии | — |
Контрольная сумма исполняемого кода доступна только производителю.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
— А по МИ 3286-2010.
Внешнее ПО, устанавливаемое на ПК не является метрологически значимым и предназначено для подключения камер к ПК с целью копирования термограмм, их визуализации, сохранения и обработки.
Поверка осуществляется по МП РТ 2082-2014 «Камеры тепловизионные FLIR модели Е4, Е5, Е6, Е8. Методика поверки», утверждённой ГЦИ СИ ФБУ «Ростест-Москва» 22 апреля.2014 г.
| Наименование средств измерений | Характеристики |
| Излучатель — протяжённое чёрное тело ПЧТ 540/40/100 | 2 разряд, диапазон от 30 до 95 °С |
| Источники излучения в виде моделей черного тела | 2 разряд, диапазон от — 20 до + 250 °С |
Сведения о методах измерений
- Сведения о методах измерений содержатся в документе «Руководство пользователя. Серия FLIR Ех».
Нормативные и технические документы, устанавливающие требования к камерам тепло-визионным FLIR модели Е4, Е5, Е6, Е8
- Техническая документация изготовителя.
- ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
- ГОСТ 8.558-2009 «ГСП. Государственная поверочная схема для средств измерений температуры».
