Поверка термоанемометра KIMO LV 110 в Красноярске
Термоанемометры моделей CTV110, CTV210, LV110, LV111, LV117, LV130, VT110, VT115 (далее по тексту — термоанемометры или приборы) в комплекте с первичными преобразователями предназначены для измерений температуры окружающего воздуха, скорости воздушного потока, а также для преобразования измеренных сигналов в аналоговые выходные сигналы постоянного тока или напряжения (CTV110, CTV210). Поверка термоанемометра KIMO LV 110 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Принцип действия приборов при измерении температуры окружающего воздуха основан на измерении сигналов (электрического сопротивления или термо-ЭДС) поступающих в электронный блок от первичных преобразователей (зондов), пропорциональных измеряемой температуре.
Принцип действия приборов при измерении скорости воздушного потока термоане-мометрическим способом основан на измерении тока, которым нагревается термистор, помещенный в воздушный поток. Принцип действия приборов при измерении скорости тахо-метрическим способом основан на тахометрическом принципе преобразовании скорости воздушного потока в частоту электрического сигнала с помощью крыльчатки, вращение который приводит в действие восьмиполюсной круглый магнит.
Термоанемометры моделей CTV110 являются переносными микропроцессорными приборами с внешним первичным измерительным преобразователем в пластиковой защитной оболочке. Для измерений температуры используется чувствительный элемент (ЧЭ) типа Pt100 по ГОСТ 6651-2009. Приборы выполнены в пластиковом корпусе, и состоят из электронного блока. На лицевой панели приборов размещён выход для подключения кабеля типа USB-mini/DIN. Приборы могут изготавливаться с дисплеем или без него. Внутри защитного корпуса размещены клеммы для подключения к питающему напряжению, клеммы выходных аналоговых электрических сигналов, а также DIP-переключатели, позволяющие менять диапазоны измерений температуры и скорости воздушного потока, а также единицу измерения температуры.
Термоанемометры моделей CTV210 являются переносными микропроцессорными приборами с внешним первичным измерительным преобразователем и состоят из электронного блока в пластиковом корпусе. Для измерения температуры используется чувствительный элемент (ЧЭ) типа Pt100. Приборы могут изготавливаться без дисплея или с дисплеем. На лицевой панели приборов размещены кнопки регулирования. Внутри защитного корпуса размещен выход для подключения кабеля типа USB-mini/DIN, клеммы для подключения к питающему напряжению, клеммы выходных аналоговых электрических сигналов, а также DIP-переключатели, позволяющие менять тип и диапазон выходных аналоговых сигналов. Внешние первичные измерительные преобразователи изготавливаются в стальной защитной оболочке различной конструкции.
Поверка термоанемометра KIMO LV 110

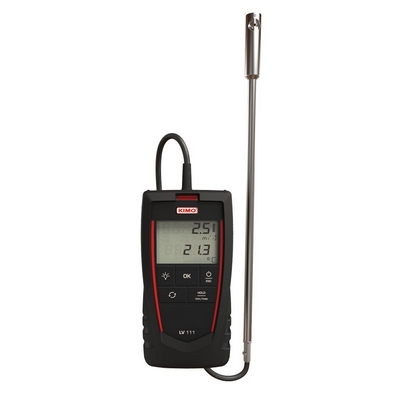

Термоанемометры моделей LV110, LV111, LV117 являются портативными микропроцессорными приборами с возможностью отображения измеряемых параметров на жидкокристаллическом дисплее, и состоят из электронного блока с автономным питанием и базового внешнего стального тахометрического («зонд-клыльчатка») первичного измерительного преобразователя с термистором типа NTC. Термоанемометры моделей LV110, LV111, LV117 различаются друг от друга конструкцией первичных преобразователей.
Термоанемометры модели LV130 являются портативными микропроцессорными приборами с автономным питанием и возможностью отображения измеряемых параметров на жидкокристаллическом дисплее. Приборы состоят из электронного блока со встроенным тахометрическим («зонд-клыльчатка») первичным измерительным преобразователем используемого термистор типа NTC.
Термоанемометры моделей VT110, VT115 являются портативными микропроцессорными приборами с возможностью отображения измеряемых параметров на жидкокристаллическом дисплее, и состоят из электронного блока с автономным питанием и базового внешнего стального термоанемометрического («обогреваемая струна») первичного измерительного преобразователя с термистором типа NTC. Термоанемометры моделей VT110, VT115 различаются друг от друга конструкцией первичных преобразователей.
Поверка осуществляется в соответствии с документом МП 60867-15 «Термоанемометры моделей CTV110, CTV210, LV110, LV111, LV117, LV130, VT110, VT115. Методика поверки», утвержденным ФГУП «ВНИИМС», 02.12.2014 г.
Основные средства поверки:
- установка аэродинамическая измерительная ЭМС-01/60 с диапазоном воспроизведения скорости воздушного потока от 0,1 до 60 м/с, с погрешностью ±(0,01 + 0,001Vi) м/с (номер по Госреестру 34647-07);
- Термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП1.3, диапазон воспроизводимых температур:
- 80…+300 ºС, нестабильность поддержания заданной температуры ±(0,004…0,02) ºС
- цифровой прецизионный термометр сопротивления DTI-1000, диапазон измеряемых температур: -50…+650 ºС; пределы допускаемой основной абсолютной погрешности: ±(0,03 + ед. мл. разряда) ºC (в диапазоне: -50…+400 ºС); ±(0,06 + ед. мл. разряда) ºC (в диапазоне: св.+400…+650 ºС);
- Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Госреестр № 52489-13).
