Поверка трансформатора напряжения НАМИ-220 УХЛ1 в Красноярске

Назначение: для передачи сигнала измерительной информации приборам учета, измерения, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты напряжением 220 кВ с глухо заземленной нейтралью.

Взамен № 20344-00

Поверка трансформатора напряжения НАМИ-220 УХЛ1

Принцип действия трансформатора напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

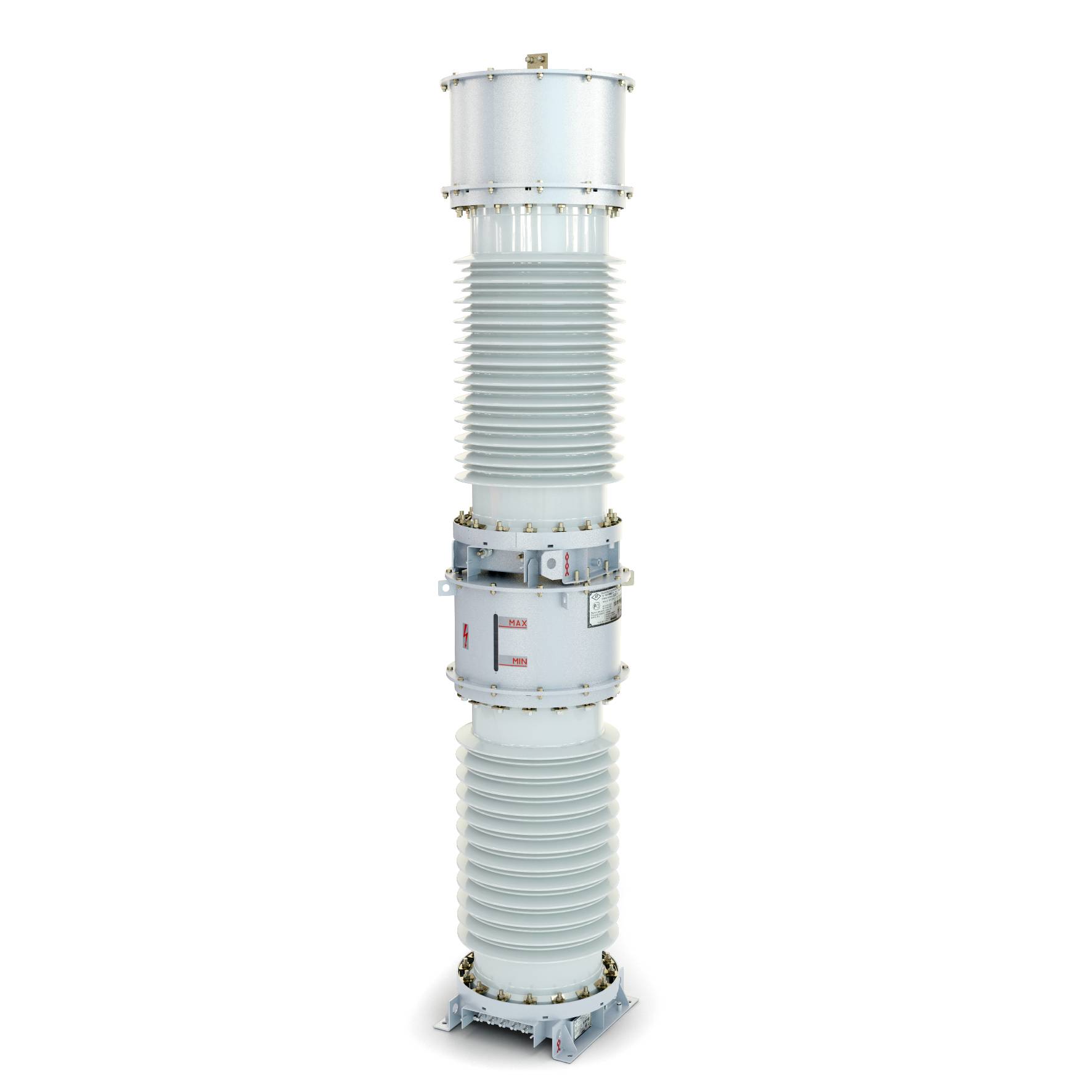

Трансформаторы напряжения НАМИ-220 УХЛ 1 антирезонансные, однофазные с дополнительными обмотками для контроля изоляции сети. Внутренняя изоляция — масляная, внешняя — фарфоровая.

Трансформаторы имеют каскадную конструкцию и состоят из двух ступеней в фарфоровых корпусах с металлическими фланцами. Каждая ступень трансформатора имеет по два магнитопровода, закрепленных на соответствующих фланцах. Каждая ступень трансформатора имеет также компенсатор давления, обеспечивающий компенсацию температурных изменений объема масла. Компенсатор закрыт защитным кожухом с крьппкой с прорезью для визуального контроля уровня масла. На уровень масла в трансформаторе указывает верхняя гофра компенсатора давления. Трансформатор заполнен трансформаторным маслом марки ГК.

Трансформатор имеет первичную, выравнивающую, связующую, две основных вторичны (№1 и №3) и дополнительную вторичную (№2) обмотки. Обмотки изолированы бумажно-масляной изоляцией. Линейный вывод А первичной обмотки расположен на металлическом расширителе верхней ступени. Вывод Х первичной обмотки, выводы основной вторичной М1 (а1-х 1) и дополнительной вторичной 3s2 (ад-хд) обмоток расположены в коробке выводов нижней ступени. Выводы основной вторичной обмотки Х23 (аз-хз) находятся в отдельной коробке выводов, расположенной с противоположной стороны от коробки выводов обмоток }Ы и Х22. Выводы Х, х ₁, х и хд заземляются. На корпусе трансформатора расположена табличка с техническими данными.

Трансформаторы относятся к невосстанавливаемым, однофункциональным изделиям.
